关于TSN技术和车载以太网的介绍

自动驾驶系统 2018-06-14 08:46 次阅读

TSN技术应用由来已久,可能对于汽车领域来说会比较陌生,它是一项从视频音频数据领域延伸到汽车领域,并进一步推广至工业领域的技术。TSN最初来源于互联网的视频领域的应用需求,当时该技术被称为AVB,高清的数据需要较高的带宽和最大限度的实时,借助AVB能较好的传输高质量音视频。对于ADAS而言,传统的CAN总线已经远远不够,极低延时的高带宽以太网传输技术应运而生,即TSN。

Time-Sensitive Networking (时间敏感网络) 是一系列由IEEE802.1工作组中的TSN工作组开发的标准协议。该小组成立于2012年11月由前AVB工作组改名而成。众所周知,IEEE802.3是关注以太网的PHY和MAC的标准,而IEEE802.1是着重于Bridging的标准。通过AVB,IEEE使得以太网进入了实时应用领域,通过TSN,IEEE使得以太网进入工业和汽车领域,并改善了以太网的鲁棒性。

车载以太网在ADAS方面的需求日趋激增,而传统以太网的高延时及其不确定是汽车界所不能容忍的;因此IEEE此举不仅能完美的将硬实时应用场景的业界纳入到其芯片的市场中,如果应用效果较好,会在汽车界将CAN、LIN、Flexray、MOST等纷繁复杂的总线类型扫地出门。后续笔者会就目前已公布的802.1中的TSN协议做专题阐述。

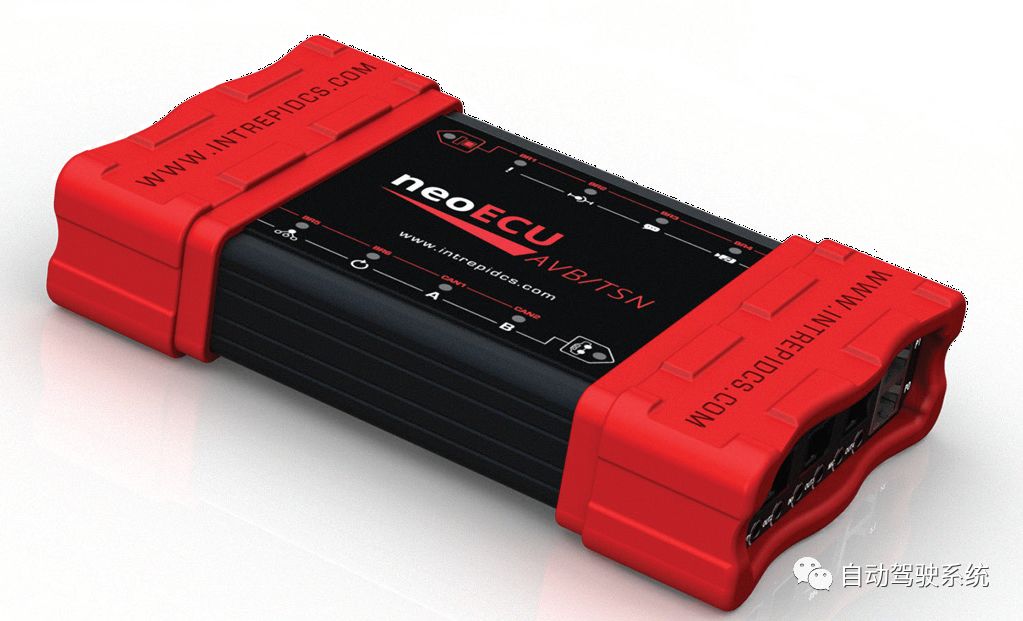

目前已经有一些公司在进行TSN设备的开发测试,也已经有相应的芯片支持作为TSN系统的switch。像TSN systems公司有TSN box和TSN tool进行测试,并且能帮助主机厂开发;intrepidcs公司也有作为talker、listener的盒子。

热门推荐

原文标题:TSN-以太网的升级

文章出处:【微信号:AutoDrive_system,微信公众号:自动驾驶系统】欢迎添加关注!文章转载请注明出处。
